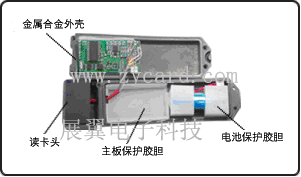

ZY3000EF结构图                                             ZY3000EF电路图

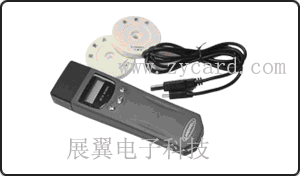

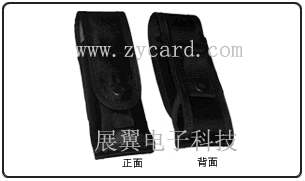

                  豪华皮套                                          USB直接传输型(ZY3000EF-1)

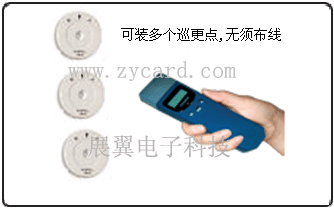

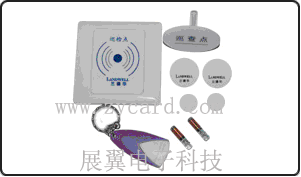

                  各种规格巡更点                                 USB直接传输型(ZY3000EF-2)

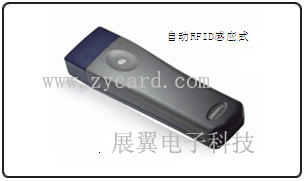

感应式巡检机：非接触识别、小巧轻便、结实耐用、无外漏触点、质量可靠。

使 用 电 池：主电池为3节7号碱性电池，时钟内含锂电池。换主电池，内部时钟、记录不丢失。

静 态 电 流：<0.01uA超级节电模式。

识 读 距 离：5～7cm

内       存：≥4000条记录（8000条可选）

提       示：3种音乐铃声，指示灯，振动

电 池 检 测：电池电压低指示，低压后可继续读取2000次记录。

通 讯 连 接：通过串口通讯线连接计算机或远程通讯座。

通 讯 方 式：RS232方式，19200BPS。

防   水  性：选择防水配件，雨天可在室外使用。

附       件：通讯线、挂绳。

外       壳：聚碳酸脂（防弹玻璃材质）外壳。

尺       寸：122.5毫米×45毫米×23毫米

重       量：70克



A. 按地理位置或管理上的方便，将所要巡检的地点按区域划分，并确定巡检区域；

B. 确定每一巡检区域中的巡检地点，将感应器安装在需要巡检的地点；

C. 按实际工作需要确定巡检线路，并在软件中作相应的设置；

D. 为适应不同的巡检工作需求，在同一区域中可划分出多个巡检线路，并确定每一巡检线路中的巡检地点，同一区域中的不同线路可交叉使用相同的地点（电子标签），可以设置每一地点的巡检停留时间；

E.  确定巡检人员；

F.  确定每个巡检线路或区域中所使用的巡检机号码（如使用远程系统，不用设置）；

G.  制定巡检计划，按月份确定每个巡检线路的巡检计划时间段及相应的巡检人员；

注：1.如同一区域中有两个或两个以上线路，需为每个线路配备巡检器，才能使用交叉点；

    2.如使用远程系统，远程系统所在的区域下各线路中不能有交叉地点。



工作过程：

根据要求的时间段、巡检地点，工作人员沿指定的线路行进巡检，每到一处，在巡检的同时，用巡检机识读安装在该地的感应器。识读时，巡检机会自动记录当前的地点（电子标签号）、日期和时间，如有停留时间要求，则应按规定停留时间再次读取。

巡查完毕后，把存有采集数据的巡检机送交管理人员，与计算机连接并将巡检机中的数据传输到计算机中保存，根据工作需要进行查询和生成各种统计管理报表。同时可清除巡检机中的数据，以备再次使用。

如使用远程系统，巡检机内的数据被保存到远程通讯座中，通过此设备将数据传到计算机中。



A. 本系统采用参数化设计，使用与设置更灵活；

B. 能清晰表示巡检区域、线路和巡检人员的上下级隶属关系，均采用树型结构；

C. 不同的巡检线路中可含有相同的地点（一个或多个），解决了不同线路中地点交叉的问题；

D. 对每个巡检线路中的地点可以自由排定显示顺序，并可对每一地点设置停留时间；

E. 巡检计划按月份或可选时间段制定，并设置为具体的时间段，如：2002-04-20 08:30~2002-04-20 12:30为一巡检时间段，就是在此时间段内要对该线路中的每一个地点巡检一次。此时间段可一天划分为多次，也可以为几天一次，根据情况灵活设置；

F. 为掌握巡检人员情况，本系统不采用为每个人员感应卡的识别方式，而是在排定巡检计划同时，也将相应的人员进行相应的排班；

G. 巡检结果查询可以进行多条件任意组合；

H. 可按月份或时间段统计巡检结果；

I. 为使用系统数据更为安全，系统操作采用两级权限，即管理员和操作员。



以下为我公司摧毁性试验报告：
　　(1)跌落试验：（水泥地面）
　　150cm以各种方向前端、侧面、底端帽环进行跌落试验，50次后，识读器依然正常工作。200cm以各种方向跌落50次左右，识读器表面发现物理性损伤，特别是前端和底端有刻痕或凹陷，但识读器仍能工作。识读器底端帽环由于线张力过大发生松动，经减少张力后，此问题可得到解决。300cm以各种方向跌落50次时，巡更巡检器的发光管和蜂鸣器由于冲击力过大遭到摧毁，经更换后，识读器仍能继续工作。
　　(2)高温试验：
　　沸水中煮1小时（在此期间不时检验其性能）对识读器无影响由于长时间高热，LED识读成功指示灯脱落，但对电池无影响。
　　(3)低温试验：
　　由于电池组在特定低温下不能工作，所以把识读器置于干冰和酒精的混合物中1小时，可能会发现电池失灵。在-20摄氏度低温下，能继续工作，但可能要经常更换电池。
　　水压试验：放于一桶水中24小时，水不能渗于识读器内部。放于5米深的游泳池内15分钟后拆开没有发现进水现象。进行上述测试多次，仍保持良好状态。
　　电场试验：将220伏电接出接触底端帽环。现象：火花四溅，仍能工作。





六、软件界面：
功能按钮
采集数据      数据查询      信息钮      人员      设置
显示信息
人员信息      事件日期/时间      地点钮      下载日期/时间
     软件最重要的独有特点：是增加巡更棒人为故意破坏后多种智能记录提示功能。同时保留了原先软件的基本特点，如可以非常方便的识别使用者，同时能够通过详尽的数据对信息钮号码进行对比参考。数据考核可以显示下载的数据，并且可以生成多种不同报告。如下图示：
